KX库底卸料器
服务热线：13358079111（陆先生） 13506277748 (丁先生）
KX库底卸料器是专门设在用于两个或两个以上的库底卸料口，将物料从库中均匀、连续输送到某一特定位置的设备。该设备结构紧凑，工艺布置合理，选用后可以减少其它设备的装置，节约能源，节省投资。
技术参数：
| 规格型号 | KX200 | KX290 | KX350 | KX350 | |||||||||||||
| 下料点间距 mm | 2 × 1500 | 2 × 2000 | 2 × 2500 | 2 × 1500 | 2 ×2000 | 2 ×2500 | 2 ×3000 | 2 ×1500 | 2 ×2000 | 2 ×2500 | 2 ×3000 | 2 ×1500 | 2×2000 | 2 ×2500 | 2 ×3000 | ||
| 非驱调动速装型置 | 输送量 T/h | 12 | 36 | 64 | 160 | ||||||||||||
| 型号 | XWD4 – 5 - 35 | XWD4 – 5 - 35 | XWD 5.5 – 5 - 35 | XWD5.5 – 5 - 35 | XWD7.5 – 7 - 35 | XWD11 – 8 - 35 | XWD 15 – 9 - 35 | ||||||||||
| 功率 kw | 4 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | ||||||||||
| 转速 r.p.m | 40 | ||||||||||||||||
| h | 500 | 555 | 555 | 570 | 510 | 590 | 630 | ||||||||||
| r | 150 | 150 | 150 | 150 | 320 | 380 | 480 | ||||||||||
| j | 370 | 370 | 370 | 370 | 420 | 480 | 560 | ||||||||||
| 调速型驱动装置 | 输送量 T/h | 8~20 | 18~55 | 32~95 | 80~225 | ||||||||||||
| 型号 | XWD – 5 – YCTL 180 - 4A | XWD22 – 17 - 5.5 | XWD – 6 - 17 – YCTL 200 - 4B | XWD – 6 – 17 - 7.5 | XWD – 9 – 17 – YCTL 225 - 4B | XWD – 10 -17 – YCTL 250 - 4A | |||||||||||
| 功率 kw | 4 | 5.5 | 7.5 | 7.5 | 11 | 15 | 18.5 | ||||||||||
| 转速 r.p.m | 7-70 | ||||||||||||||||
| h | 500 | 522 | 470 | 518 | 520 | 625 | 670 | ||||||||||
| r | 150 | 220 | 220 | 200 | 380 | 480 | 500 | ||||||||||
| j | 370 | 290 | 290 | 340 | 480 | 560 | 630 | ||||||||||
| 阀门调节 | Ⅰ | 手动调节 | |||||||||||||||
| Ⅱ | 联轴链调节 | ||||||||||||||||

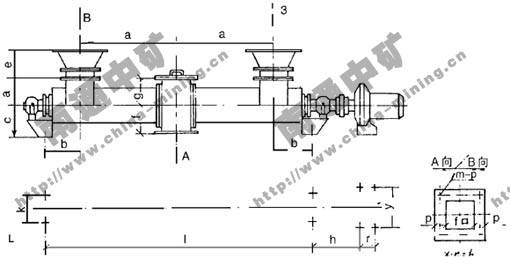

基本尺寸
|
代号 规格 |
a |
b |
c |
d |
e |
f |
g |
l |
A向 B向 |
K |
|||
|
f |
p |
x.n=h |
m-Φ |
||||||||||
|
KX200 |
1500、2000、2500 |
300 |
250 |
250 |
340 |
240 |
220 |
2a+2b |
400 /490 |
50/50 |
115×4=460 135×4=540 |
14×Φ12 /16×Φ14 |
250 |
|
KX290 |
1500、2000、2500、3000 |
350 |
280 |
280 |
400 |
250 |
220 |
400 /480 |
115×4=460 135×4=540 |
14×Φ12 /16×Φ14 |
300 |
||
|
KX350 |
1500、2000、2500、3000 |
400 |
355 |
355 |
420 |
320 |
300 |
500 /580 |
112×5=560 128×5=640 |
20×Φ12 /20×Φ14 |
320 |
||
|
KX475 |
2000、2500、3000、3500 |
450 |
400 |
400 |
450 |
350 |
320 |
600 /680 |
132×5=660 122×6=732 |
20×Φ12 /24×Φ14 |
400 |
||
