棒条闸门是根据建材、矿山、冶金等行业中对中、小固体块状物料的给料、输送、控制等工艺的要求而研制的一种新型阀门,适用于≤50mm物料的输送控制。
结构特点:
采用优质型钢材焊接,结构简单、易操作、无卡阻、刚性强、不变形、使用寿命长、基本无维修量。是中、小固体块状物料控制的理想设备。
性能参数:
适用介质 |
适用温度 |
Φ50mm以下的颗粒物料 |
≤300℃ |
工作原理:
棒条闸门一般为常开型,物料处流通状态。根据工况需要切断或调节时,需逐个插入棒条,以阻止物料流通,也可根据工况需要通过调整棒条间的间隙来控制物料的大小。
使用说明:
• 安装时两法兰间必须加密封垫片,然后均匀锁紧连接螺栓。
• 运行时不得对抽出的棒条进行猛烈撞击,以免棒条变形无法复位。
• 切断流通块料时,必须从两边依次插入棒条。
• 若长期存放,不允许露天存放或堆置。

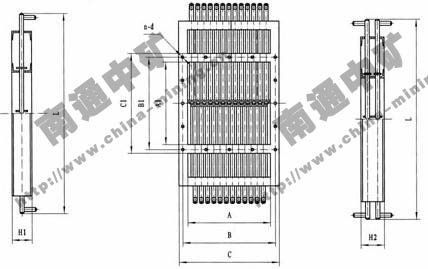

BZ-Ⅰ外形图: BZ-Ⅱ外形图:
BZ-Ⅰ/Ⅱ外形连接尺寸:
规格 |
A×A1 |
B×B1 |
C×C1 |
L |
H |
H1 |
n-Φ |
300×300 |
390×390 |
350×350 |
300×300 |
800 |
120 |
140 |
8-Φ14 |
400×400 |
490×490 |
450×450 |
400×400 |
1000 |
120 |
140 |
12-Φ14 |
500×500 |
610×610 |
560×560 |
500×500 |
1200 |
140 |
160 |
16-Φ18 |
600×600 |
710×710 |
660×660 |
600×600 |
1400 |
140 |
160 |
16-Φ18 |
700×700 |
820×820 |
770×770 |
700×700 |
1600 |
160 |
180 |
20-Φ18 |
800×800 |
920×920 |
870×870 |
800×800 |
1800 |
160 |
180 |
20-Φ18 |
900×900 |
1030×1030 |
972×972 |
900×900 |
2000 |
160 |
180 |
24-Φ123 |
1000×1000 |
1130×1130 |
1068×1068 |
1000×1000 |
2200 |
160 |
180 |
24-Φ123 |
1100×1100 |
1240×1240 |
1183×1183 |
1100×1100 |
2500 |
180 |
200 |
28-Φ123 |
1200×1200 |
1340×1340 |
1280×1280 |
1200×1200 |
2700 |
180 |
200 |
32-Φ123 |
