EF-C腭式闸门
腭式闸门适用于堆比重＜=2．5t／m3的各类矿石、煤炭、焦炭、灰渣化工产品等散状物料，广泛应用于建材、冶金、化工、玻璃等行业的仓底卸料。
结构特点：
腭式闸门采用优质碳钢焊接成形，结构du特，运用灵活可靠，无卡阻现象。配用不同的传动装置能满足不同的工况需要。电动腭式闸门采用带有超载保护装置的电动推杆，可避免烧坏电机，可以远距离操纵或程序控制，往复行程可以精确调节位置自锁。电液动腭式闸门采用电液推杆，全液压传动，推拉力均可实现无级调速。气动腭式闸门采用气动推杆，通过配件组合可以远距离操纵或现场控制。SEF为手动，DEF为电动，Y为电液动，QEF为气动。
性能参数：
|
适用温度 |
堆集比重
|
适用介质 |
|
≤300℃ |
≤2.5t/m3 |
固体晶粒、煤炭、焦炭、灰渣、化工产品及各类矿石 |
|
规格 |
200 |
300∽400 |
500∽600 |
700∽800 |
900∽1000 |
|
闸门适合负荷（Kg） |
89 |
185∽240 |
470∽770 |
1130∽1720 |
2110∽2950 |
|
电动推杆
|
DTⅠA300M |
DTⅠA500M |
DTⅠA700M |
DTⅠA1000M |
DTⅡA1600M |
|
电液动推杆 |
DYT300 |
DYT450 |
DYT700 |
DYT1000 |
DYT1500 |
|
气动推杆 |
10A-5VCA80B |
10A-5VCA100B |
10A-5VCA125B |
10A-5VCA160B |
10A-2-5VCA200B |

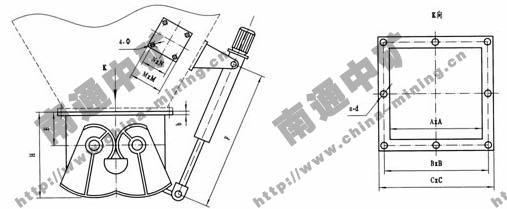

EF-C外形图：
EF-C外形连接尺寸：
|
A×A |
B×B |
C×C |
b |
E |
F |
n-d |
H |
N |
M |
Φ |
|
200×200 |
245×245 |
280×280 |
6 |
90 |
350 |
8-Φ12 |
280 |
260 |
320 |
26 |
|
300×300 |
355×355 |
400×400 |
8 |
100 |
400 |
12-Φ12 |
300 |
260 |
320 |
26 |
|
400×400 |
455×455 |
500×500 |
8 |
120 |
460 |
16-Φ14 |
360 |
260 |
320 |
26 |
|
500×500 |
555×555 |
600×600 |
10 |
150 |
510 |
20-Φ14 |
480 |
260 |
320 |
26 |
|
600×600 |
655×655 |
700×700 |
10 |
180 |
560 |
20-Φ14 |
600 |
260 |
320 |
26 |
|
700×700 |
755×755 |
800×800 |
12 |
220 |
610 |
20-Φ14 |
660 |
420 |
360 |
32 |
|
800×800 |
855×855 |
900×900 |
12 |
240 |
660 |
24-Φ14 |
760 |
420 |
360 |
32 |
|
900×900 |
955×955 |
1000×1000 |
14 |
280 |
720 |
24-Φ14 |
900 |
420 |
360 |
32 |
|
1000×1000 |
1070×1070 |
1130×1130 |
14 |
350 |
880 |
28-Φ18 |
1040 |
420 |
360 |
32 |
工作原理：
鄂式闸门由本体、扇形闸板、轴、齿轮、密封副，执行机构等部件构成。手动或执行机构推动摇杆，使齿轮带动扇形闸板沿轴心旋转，使两个扇形闸板向两边开启，物料随即下落，待接料装置满载后，由执行机构带动摇杆，使扇形闸板复位，关闭截断下落的物料。
使用说明：
• 安装时请注意闸门本体上标明介质流向，两法兰连接时必须加密封垫片，然后均匀锁紧螺栓。
• 运行时请辨清扇形闸板开关方向。执行机构请正确接线。
• 安装时请定期给各传动部位加润滑油。
