气动蝶阀(Zma/scW-0.6)

服务热线：13358079111（陆先生） 13506277748 (丁先生）

    气动蝶阀(Zma/scW-0.6型)与气动薄膜式、活塞式执行配套使用。广泛应用于冶金、电力、石油、化工、建材等工业部门，它按不同的控制信号改变管道中的液体、气体、蒸汽等介质的流量，从而实现工业生产过程中的自动控制和远程控制。



 QDF系列气动双作用蝶阀是以压缩空气为动力，由气动驱动器带动蝶阀阀板在阀体内转动，实现阀门的开关动作。该阀的执行元件采用德国进口Festo电磁控制气力驱动产品，它具有结构紧凑、体积小、运行可靠、安装方便、安全、反应速度快、可选择安全形式、性价比高等优点，可用于自动控制系统。
QDF系列双作用气动碟阀由双作用气动驱动器（包括电磁线圈、限位开关、气路）、蝶阀、PLC控制器组成。

双作用气动驱动器
1，采用双活塞驱动和双齿条齿轮式传动，体积小，输出扭矩大。
2，活塞与齿条相连，弹性活塞环和对开式轴瓦紧贴在缸体内壁，使其工作平稳。
3，相对运动件表面均经过特殊处理，耐磨、寿命长。
4，缸体、活塞等零部件均采用铝合金材料，外形美观、重量轻。
5，可安装行程开关，能远距离传送阀位反馈信号以显示蝶阀工作状态。
6，驱动器的电磁阀连续动作寿命为4000万次以上。





二、 主要参数

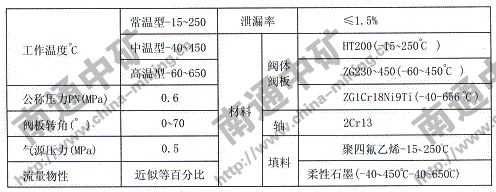

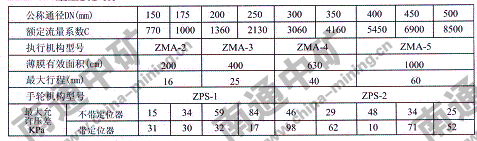

ZMAW0.6型主要参数
注：本产品技术批标符合《GB4213-92气动调节阀通用技术条件》

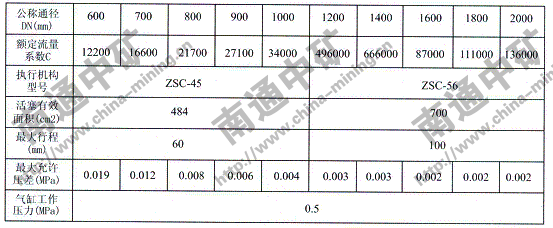

ZSCW-0.6型主要参数

三、 外形及安装尺寸：

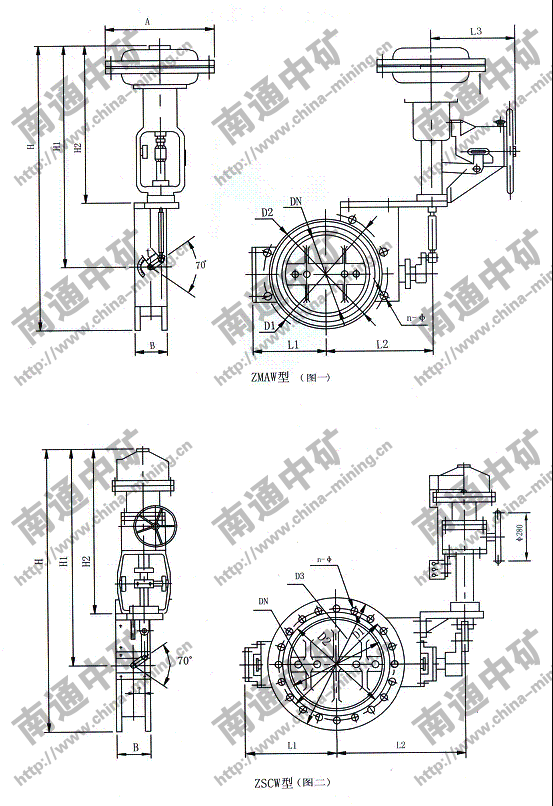

ZMAW-0.6型外形见图一、ZSCW-0.6型外形见图二、外形安装尺寸见表四、表五。

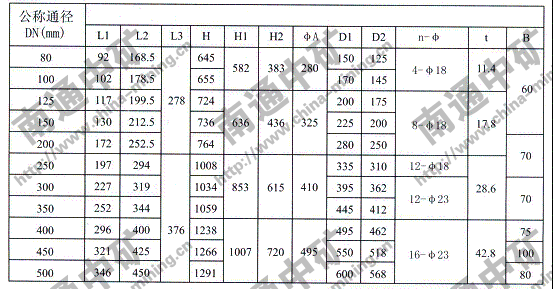

四、 ZMAW-0.6k/b型气动薄膜蝶阀外形尺寸：

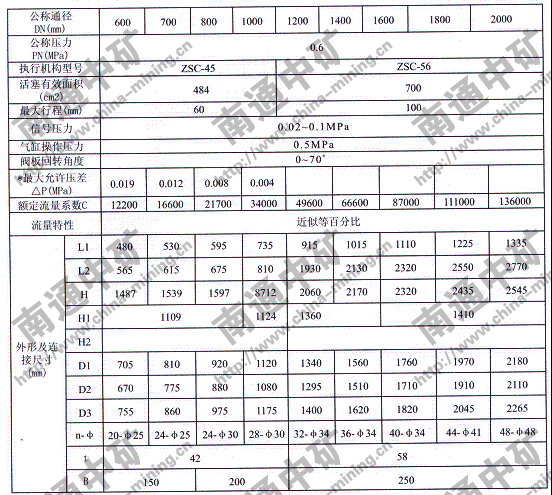

ZSCW-0.6k/b型气动调节蝶阀外形尺寸：
*注：阀门开席为70°时的允许压差值



蝶阀的主要技术参数

公称压力

≤ PN6.4

公称通经

法兰式 DN50~DN600

适应介质

水、空气、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等

介质温度

-40 ～ +350 ℃

阀体材料

铸铁或不锈钢等

密封材料

聚四氟乙烯 (PTFE)或乙丙橡胶或丁腈橡胶等

驱动器控制压力

0.25~0.8 MPa

气动蝶阀开关时间

0.5~8 秒

电磁阀电压

DC12,24V    AC24,42,110,230V    以及特殊电压

电磁阀防爆类型 (DC24V)

E EX m IIC T5   E EX d IIC T5     E EX ia IIC T6

行程开关类型

  气动式
