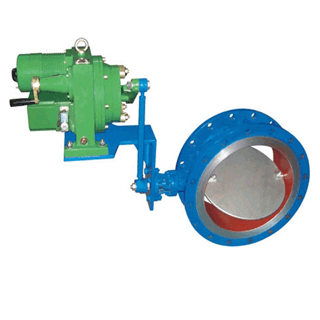

轻型蝶阀

服务热线：13358079111（陆先生） 13506277748 (丁先生）

　　轻型蝶阀普遍适用于建材、玻璃、矿山、电力、轻工、造纸等行业的通风、环保工程等管道系统中。 对管道中气体介质按不同控制信号调节流量大小和切断。


结构特点：
　　轻型自动蝶阀采用优质碳素钢焊接。具有重量轻、结构简单、流阻损失小、操作灵活、指示方位明确、维护方便、使用寿命长、可任意安装等优点。配用电子式电动执行器及有关配件，可实现手动、自动无干扰切换。采用电子控制模块 , 无须外接伺服放大器 , 直接接受仪表或计算机输出 4 ～ 20mA 信号 , 按输入信号和电装位置进行智能调整自动定位。能微机程控、自动控制或中央集中控制，是实现自动化控制操作、调节流量的理想设备。

性能参数：

公称压力 介质流速 泄漏率 适用温度 适用介质
0.05MPa ≤ 25 m/s ≤ 1％ ≤ 300 ℃ 空气、烟气、粉尘气体等

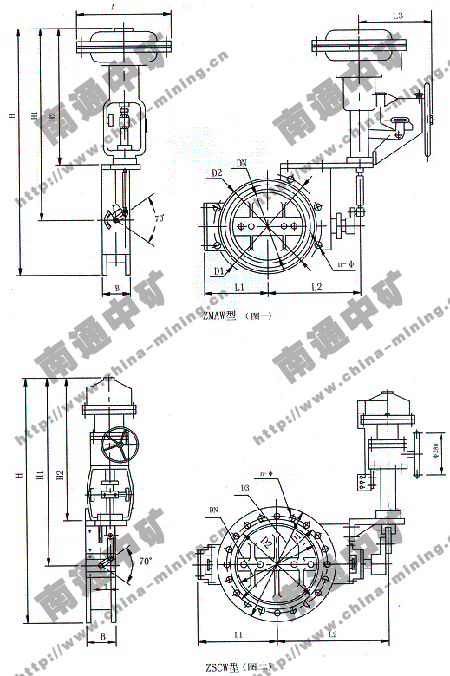

轻型蝶阀-Ⅰ外形连接尺寸：

DN D D1 B n-d E E1 L
100 160 135 80 4-Φ10 505 405 260
150 210 185 80 8-Φ10 555 430 260
200 260 235 80 8-Φ10 605 455 260
250 310 285 100 12-Φ10 655 480 260
300 360 335 100 12-Φ10 705 505 260
350 410 385 100 12-Φ10 755 530 260
400 480 445 120 16-Φ12 805 555 260
450 530 495 120 16-Φ12 895 610 260
500 580 545 120 20-Φ12 945 635 260
600 680 645 120 20-Φ12 1045 685 260
700 780 745 140 20-Φ12 1145 735 380
800 880 845 140 24-Φ12 1245 785 380
900 980 945 140 24-Φ12 1345 835 380
1000 1100 1055 160 28-Φ14 1445 885 380
1100 1200 1155 160 28-Φ14 1545 935 380
1200 1300 1255 160 28-Φ14 1645 985 380
1300 1400 1355 160 32-Φ14 1765 1045 380
1400 1500 1455 160 36-Φ14 2010 1230 380
1500 1600 1555 160 36-Φ14 2110 1280 380
1600 1700 1655 160 40-Φ14 2210 1330 380
1700 1820 1765 200 40-Φ18 2310 1380 380
1800 1920 1865 200 44-Φ18 2410 1430 380
1900 2020 1965 200 44-Φ18 2510 1480 380
2000 2120 2065 200 48-Φ18 3030 1950 400
2100 2220 2165 200 48-Φ18 3130 2000 400
2200 2320 2265 200 48-Φ18 3230 2050 400
2300 2420 2365 240 48-Φ18 3330 2100 400
2400 2520 2465 240 48-Φ18 3430 2150 400
2500 2620 2565 240 52-Φ18 3530 2200 400
2600 2720 2665 240 52-Φ18 3680 2290 450
2700 2830 2770 280 56-Φ22 3780 2340 450
2800 2930 2870 280 60-Φ22 3880 2390 450
2900 3130 2970 280 60-Φ22 3980 2440 450
3000 3230 3070 280 60-Φ22 4080 2490 450

轻型蝶阀II
　　轻型自动蝶阀，普遍适用于建材、玻璃、矿山、电力、轻工、造纸等行业的通风、环保工程等管道系统中。 对管道中气体介质按不同控制信号调节流量大小和切断。
结构特点：
　　轻型自动蝶阀 ，采用优质碳素钢焊接。具有重量轻、结构简单、流阻损失小、操作灵活、指示方位明确、维护方便、使用寿命长、可任意安装等优点。配用电子式电动执行器及有关配件，可实现手动、自动无干扰切换。采用电子控制模块 , 无须外接伺服放大器 , 直接接受仪表或计算机输出 4 ～ 20mA 信号 , 按输入信号和电装位置进行智能调整自动定位。能微机程控、自动控制或中央集中控制，是实现自动化控制操作、调节流量的理想设备。
性能参数：

公称压力 介质流速 泄漏率 适用温度 适用介质
0.05MPa ≤ 25 m/s ≤ 1％ ≤ 300 ℃ 空气、烟气、粉尘气体等

外形连接尺寸 ：

A×B A1×B1 A2×B2 B b n-d X Y E E1 L
200×200 235×235 260×260 100 4 8-Φ10 2 2 605 455 260
250×250 285×285 310×310 100 6 12-Φ10 3 3 655 480 260
320×250 355×285 380×310 100 6 12-Φ10 3 3 725 525 260
320×320 355×355 380×380 100 6 12-Φ10 3 3 725 525 260
400×320 445×365 480×400 120 8 14-Φ10 4 3 805 555 380
400×400 445×445 480×480 120 8 16-Φ10 4 4 805 555 380
500×320 545×365 580×400 120 8 16-Φ10 5 3 945 635 380
500×400 545×445 580×480 120 8 18-Φ10 5 4 945 635 380
500×500 545×545 580×580 120 8 20-Φ12 5 5 945 635 380
630×320 675×365 710×400 140 8 18-Φ12 6 3 1075 715 380
630×400 675×445 710×480 140 8 20-Φ12 6 4 1075 715 380
630×500 675×545 710×580 140 8 22-Φ12 6 5 1075 715 380
630×630 675×675 710×710 140 8 24-Φ12 6 6 1075 715 380
800×400 845×445 880×480 140 8 22-Φ12 7 4 1245 785 380
800×500 845×545 880×580 140 8 24-Φ12 7 5 1245 785 380
800×630 845×675 880×710 140 8 26-Φ12 7 6 1245 785 380
800×800 845×845 880×880 140 8 28-Φ14 7 7 1245 785 380
1000×400 1055×455 1100×500 160 10 22-Φ14 8 3 1445 885 380
1000×500 1055×555 1100×600 160 10 24-Φ14 8 4 1445 885 380
1000×630 1055×685 1100×730 160 10 26-Φ14 8 5 1445 885 380
1000×800 1055×855 1100×900 160 10 28-Φ14 8 6 1445 885 380
1000×1000 1055×1055 1100×1100 160 10 32-Φ14 8 8 1445 885 380
1250×400 1305×455 1350×500 160 10 26-Φ14 10 3 1695 1035 380
1250×500 1305×555 1350×600 160 10 28-Φ14 10 4 1695 1035 380
1250×630 1305×685 1350×730 160 10 30-Φ14 10 5 1695 1035 380
1250×800 1305×855 1350×900 160 10 32-Φ14 10 6 1695 1035 380
1250×1000 1305×1055 1350×1100 160 10 36-Φ14 10 8 1695 1035 380
1600×630 1655×685 1700×730 200 10 36-Φ14 13 5 2210 1330 380
1600×800 1655×855 1700×900 200 10 38-Φ14 13 6 2210 1330 380
1600×1250 1655×1305 1700×1350 200 10 46-Φ18 13 10 2210 1330 380
2000×800 2065×865 2120×920 200 12 42-Φ18 15 6 3030 1950 380
2000×1000 2065×1065 2120×1120 200 12 46-Φ18 15 8 3030 1950 400
2000×1250 2065×1315 2120×1370 200 12 50-Φ18 15 10 3030 1950 400
2000×1600 2065×1665 2120×1720 200 12 56-Φ18 15 13 3030 1950 400
