单双层棒条阀

服务热线：13358079111（陆先生） 13506277748 (丁先生）

一、  用途

单双层棒条阀根据建材、矿山、冶金等行业对中小型固体、块状物料的输送控制、给料等工艺的需要而研制的一种新型闸门，适用于≤50mm物料控制。

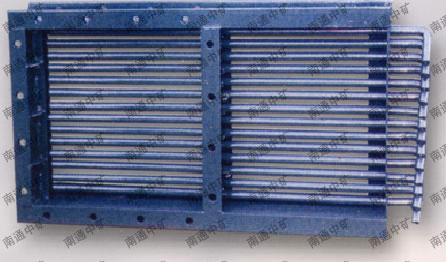

　　单双层棒条阀



二、  结构特点

单双层棒条阀结构简单、易操作，无卡阻，克服了平板闸阀因物料颗粒大所造成启闭力大，甚至关不进去的缺点。由于该阀采用单根棒条操作，因而操作方便、灵活、整体结构为优质型钢焊接，刚性好、不变型、使用寿命长，无需维修，是中小型晶状、块状物料控制的理想设备。

三、  工作原理

南通中矿单双层棒条阀主要由框架、棒条组成，当棒条插入框架上，则一组棒条组成一平行栅板，将块状物料阻挡在闸门一侧，若抽出一条则栅板出现一条较大的空隙，物料就可以从该空隙进入闸门的另一侧，抽出棒条的多少应由工艺流程的需要来决定。
四、型号编制说明

单双层棒条阀

五、主要性能指标

　

适用介质

Φ500mm以下的颗粒物料

适用温度(℃)

≤350

　六、主要外形及连接尺寸





规格
A×A1
B×B1
C×C1
L
H
H1
n-Φ
 重量kg
300×300
390×390
350×350
300×300
800
120
140
8-Φ14
 173
400×400
490×490
450×450
400×400
1000
120
140
12-Φ14
 256
500×500
610×610
560×560
500×500
1200
140
160
16-Φ18
 385
600×600
710×710
660×660
600×600
1400
140
160
16-Φ18
 550
700×700
820×820
770×770
700×700
1600
160
180
20-Φ18
 790
800×800
920×920
870×870
800×800
1800
160
180
20-Φ18
 892
900×900
1030×1030
972×972
900×900
2000
160
180
24-Φ123
 1077
1000×1000
1130×1130
1068×1068
1000×1000
2200
160
180
24-Φ123
 1338
1100×1100
1240×1240
1183×1183
1100×1100
2500
180
200
28-Φ123
 1671
1200×1200
1340×1340
1280×1280
1200×1200
2700
180
200
32-Φ123
 2089
