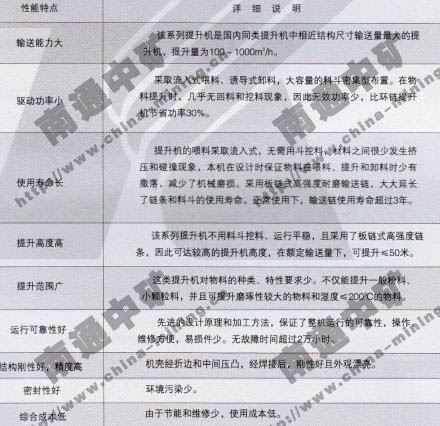

斗式提升机NE、NSE系列板链斗式提升机特点及技术要求
◎ 采取了流入式喂料，使输送机各部分以及和物料之间很少发生挤压和碰撞，运行平稳，维修方便。
◎ 输送链采用板链的面接触，替代传统斗提环链的点接，从而使使用寿命大提高，输送链寿命可达五年以上。
◎因采取了流入式喂料，重力诱导式卸料，斗低线速高（15-30m/min），无回料现象功率只相当于普通环链斗提机的40%左右。
◎运转率高，无故障运行可达3万小时以上。
◎ 输送能力大，输送时范围15-800m3/h。
◎ 密封性好，环境污染少。
◎ 操作、维修方便，易损件少。

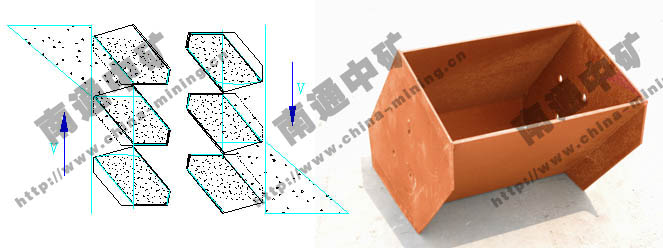

高填充率耐磨斗子

　一、斗子材料:16Mn耐磨板材。
　　二、斗子填充率:75%-90%（因速度和物料而定）。
　　三、带进料耐磨板。
　　四、侧板外伸出两块翼板,在进料和出料时起导料槽的作用。
　　五、统一胎模CO2气体保护满焊接，
　　六、与链条连接的四孔一次冲压成型。

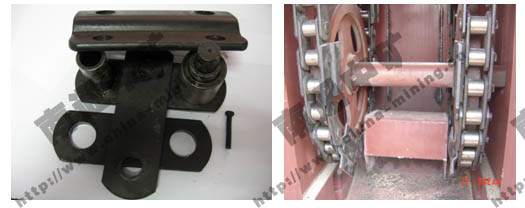

合金钢耐磨套筒滚子链

一、精选特钢厂生产的优质材料，先进的热处理工艺。
　1、内外链板:40Cr ； 2、销轴:20CrMnMo ； 3、套筒:20CrMo ； 4、滚子:20CrMo；
调质HB293-365 ；炭氮共渗（0.5mm)淬火HRC55-62；炭氮共渗（0.5mm)淬火HRC55-60；炭氮共渗（0.5mm)淬火HRC50-55
二、德国进口的网袋式自动翻转热处理设备，均匀透彻渗碳淬火。
三.　
　　1、销轴和外链板固定，套筒和内链板固定有效的减少承载部件的磨损。
　　2、销轴和套筒、滚子和套筒根据物料采取不同的间隙配合,防止物料对链条的磨损和节距伸长。
　　3、外链板冲压成弯板结构既方便固定斗子，又减少运载机构的使用空间。
四、采取普检和破断拉伸实验检测手段，充分保证技术要求。

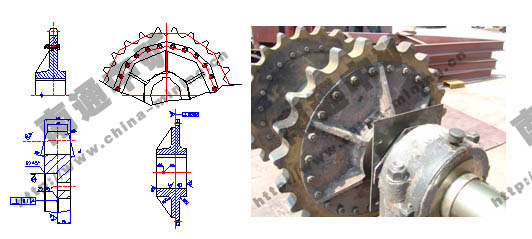

头部链轮

一、结构：由轮毂和分体齿圈组成。
二、材质：轮毂ZG45；齿圈20CrMo锻钢；高强度铰直栓。
三、技术数据：分低速12个齿，高速24个齿两种。
四、加工方法：线切割同步整体加工；安装后分割。
五、热处理方法：轮毂调质HB217-255；齿圈表面淬火硬度HRC55-60

尾部链轮

一、材质：ZG35Mn。
二、技术数据：光轮无齿精车。
三、热处理：中频淬火HRC55-60。
四、尾轮光齿能有效的防止头尾不同步引起的跳齿和磨损现象。

NE、NSE系列板链斗式提升机

NE、NSE系列板链斗提升机，适用于粉状物料到大块状等各种物料的垂直提升，它采用流入式喂料替代传统斗式提升机的掏取式喂料，是传统斗式提升机的换代产品。

提升链技术参数

型号	节距	滚子外径	销轴直径	销轴长度	内节内宽	链板厚	链板宽	破断载荷(T)
NE15	101.6	26.5	11.5	70	27	6	35	10
NE30	152.4	36	15.5	90	36.5	8	50	24
NE50	152.4	36	15.5	90	36.5	8	50	24
NE100	200	44.5	19.1	120	51.8	10	60	38
NE150	200	44.5	19.1	120	51.8	10	60	38
NE150 (强力型)	200	48.5	22.2	126	57.6	10	75	55
NE200	250	63.5	31.75	146	67.4	12	90	75
NE300	250	63.5	31.75	146	67.4	12	90	75
