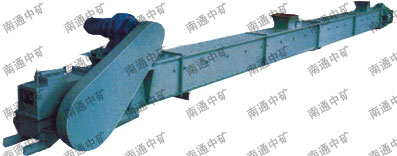

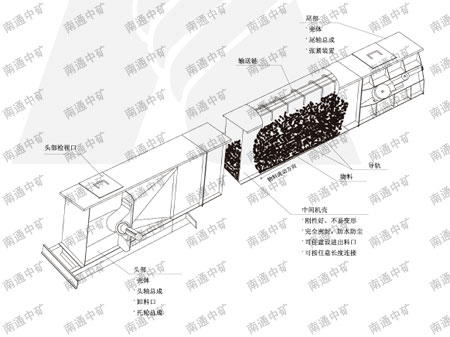

FU链式输送机

一、概述
        FU链式输送机（简称“链运机”）是南通中矿引进国外先进技术，结合国内同类产品的优点，总结一般输送设备在实际应用中存在的问题，综合开发出目前国内较为完善的新一代输送设备。其原理先进，结构新颖合理，高效节能。是替代螺旋输送机的一种理想产品。FU链式输送机已广泛应用于建材、化工、火电、粮食加工、矿山、机械、冶炼、交通、港口、输送等行业。
二、工作原理
        散料各微粒间存在着内摩擦力和内压力，当输送机的输送链及其附件运动时，散料在输送机的机槽内受到与输送运动方向同向的拉力，使散料微粒间内压力增大，从而使散料间内摩擦力增大。当这种内摩擦力大于散料与机槽侧壁的摩擦力时，散料将沿着输送链运动方向向前移动，而增大的内压力保证了散料料层间的稳定状态，从而形成了整体的连续流动，犹如水流一般。（当料层高与机槽的比值满足一定条件时，料流是稳定的，料速约等于链速）。

三、典型可输送物料
         FU链式输送机可输送粉状、粒状、小块状物料一千余种，典型的有：
         水泥成品、水泥生料、黄砂、石灰石粉、煤粉、焦炭粉、粉煤灰、木屑、碎冰、石粉、尿素、合成肥料、肥皂粉、苏打粉、纯碱、石墨、塑料颗粒、聚乙烯、树脂、硫酸钾、硫化铵、粘土粉、石英粉、铁矿粉、碎炉渣、食盐、淀粉、小麦、棉籽、碎饲料、麦芽糖、稻谷、玉米、大豆等。
四、性能特点

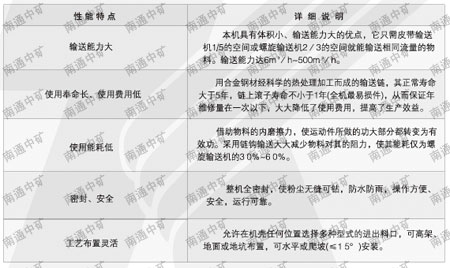

特点及技术要求
        ◎水平或倾斜≤30°输送粉状大小或小颗粒散料。
        ◎输送能力大,可达15m3/h-600m3/h。
        ◎输送距离长，单机Zui长可达60m左右。
        ◎输送能力耗低，与螺旋输送机相比节电40%-60%。
        ◎全密封的机壳使粉尘无缝可钻，操作安全，运行可靠，环保安全。
        ◎使用寿命长，输送链正常寿命>5年，滚子寿命≥2-3年。
        ◎可双向输送，可高架、地面或地坑布置。
        ◎可灵活多点进出料， 工艺布置灵活。
        ◎使用费用低，维修率极低。

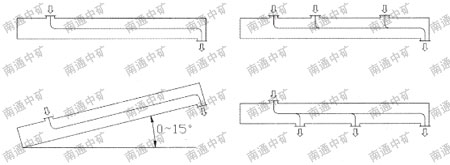

五、工艺布置

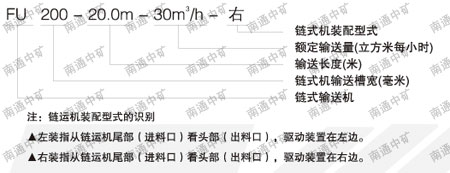

六、型号说明

七、主要参数

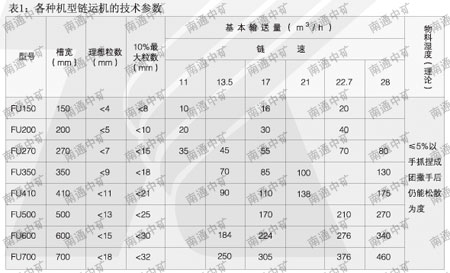

        基本输送量是以水泥等为物料制定的，实际输送量可掌握在此表中推荐值小于0—20%范围内。当用于其他行业输送磨琢性小，且温度<60℃的物料时，链速还可加快（链速可达40m/min，参见表2）。具体可与南通中矿技术部联系。

        注：当链运机倾斜放置时，输送量将减少，这时，实际输送能力为表1的数值乘以折扣系数η值。
八、设备选用及注意事项
（一）、设备选用
        正确合理地选型和使用保养才能充分发挥先进设备的性能。在选用FU链式输送机时，应注意以下几个重要参数：
    1、链速的选择

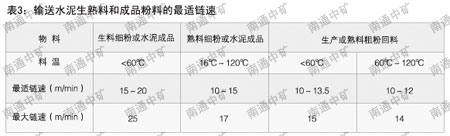

        用户应根据被输送物料的性能、状态（如：磨琢性、料温、物料粒度）等因素选择。对于输送水泥生熟原料和成品分料的链速可参照表3.其它与水泥性能和状态相近的物料可参照此表。
    2、机型的选择
        链速确定后，即可根据输送量选择机型。每种机型都有基本输送量（见表1）。在机型选择表（即表5-12）中还列出Zui大输送量、Zui大输送长度和动力的选择，必须指出，在相同输送量下，选择稍大机型可使链速降低，从而延长使用寿命，但输送量也不宜过小，如实际量低于该机输送量30%以上时，使用时会发生料层过薄，内压力过小，造成空转，反而增加磨损。
    3、动力的选择
        选定机型后，可根据输送量，输送长度和工艺布置状况（参照表5-12）选择动力和减速机速比及装配型式。
        选择驱动装置时，可以选择表中列出的Y系列6级电动机+JZQ系列减速器，或选用Y系列6级电动机+ZSY系列减速器或者直接选用摆线针轮减速电机。
        小规格建议采用JZQ系列配置即方式。
        驱动功率在45KW以上时，建议使用Y系列4级电动机+液力耦合器+ZSY系列减速器（采取直联）。
        驱动装置的装配型式有：左装、右装及背装式（仅适用于功率在5.5KW以下的XWD摆线针轮减速电机）。
    4、进出口的选择
        各进出料口的尺寸（见图二），用户根据需要进行选择，在选择时必须注意：
       （1）、对于流动性差或湿度大的物料，一般不宜采用上进料口，以免进料不畅。
       （2）、由于工艺布置的限制，当第一只进料口离尾轴较近（不能保证Zui小距离Umin）时，一般不宜采用上进料口。
       （3）、可以多个进料口和多个出料口，此外，还可以根据用户需要，提供带闸门出料口。
       （4）、两台链运机上下交叉衔接时，应分别采用中间底面出料口（有带闸的和不带闸的两种）和两侧进料口。
（二）注意事项
    1、输送物料的粒度应符合（表1）中的规定。
    2、物料温度在60℃-120℃时，宜选用较慢链速。物料温度超过120℃时，请与南通中矿技术不联系。
    3、倾斜（≤15℃）输送时，输送量将减少，其实际输送量为（表5-12）中查得到数值再乘以折扣系数η（见表4），当倾斜角>4℃时，必须采用倾斜型链条（订货时，在合同中注明）。
    4、若选用输送长度大于表5-12中Zui大长度（小于90m）或输送一些特殊物料、或用作特殊的场合，用户无法自行选定时，请与南通中矿技术不联系。

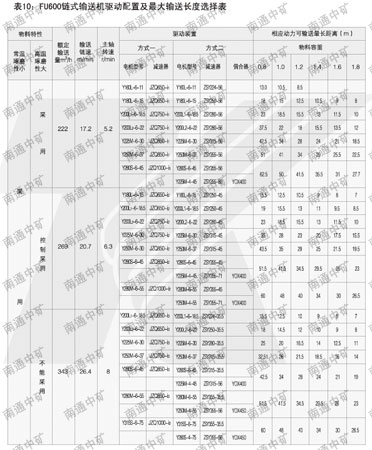

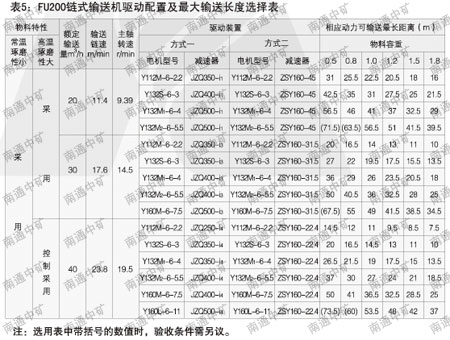

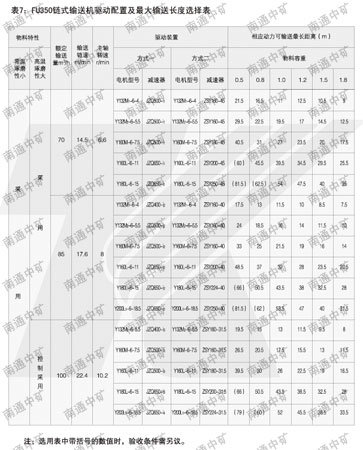

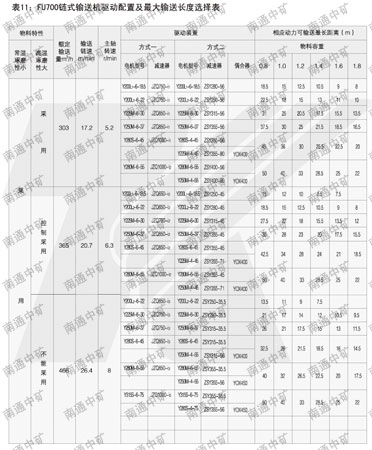

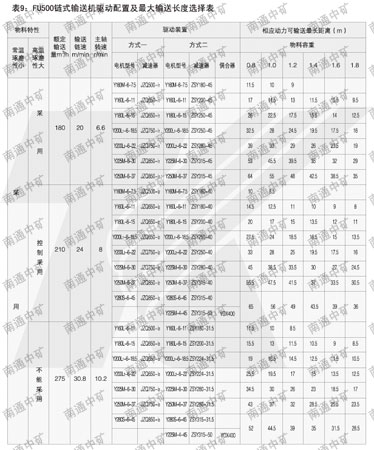

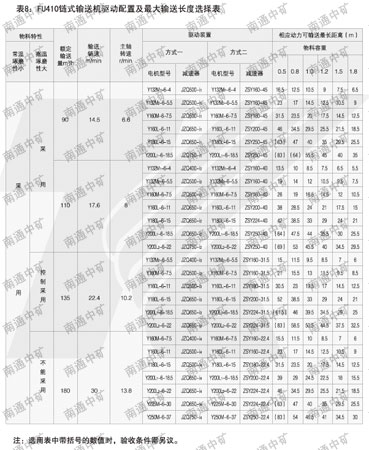

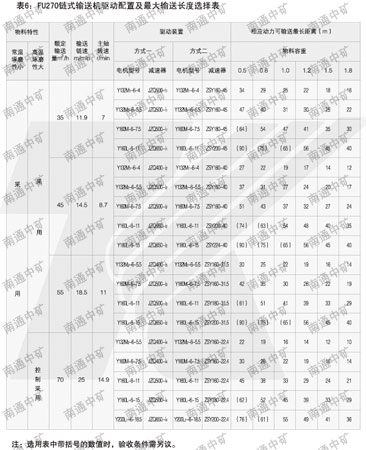

九、驱动配置及Zui大输送长度选择表

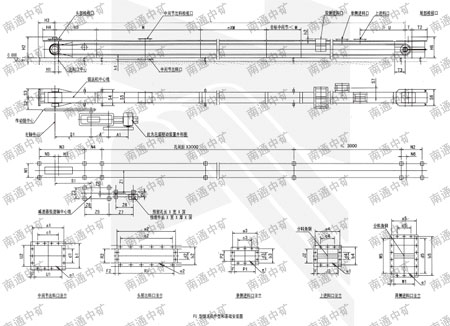

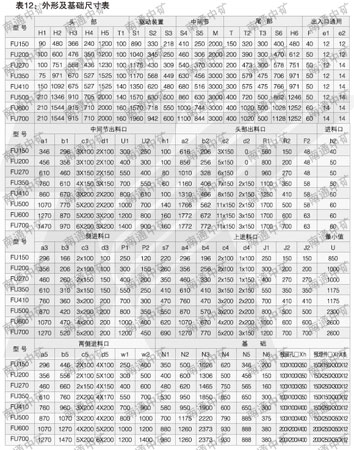

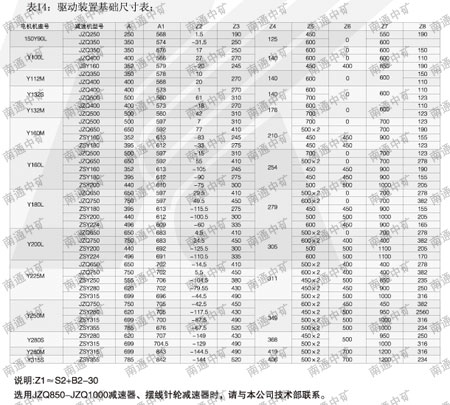

十、外形结构及链接尺寸

        注：1、驱动装置的基础载荷，可根据用户所选驱动装置的型号来定。
                2、若采用预埋件做基础联接，则不选用地脚螺栓。地脚螺栓用户自备。
