DZ1.0袋装装车机

一、概述

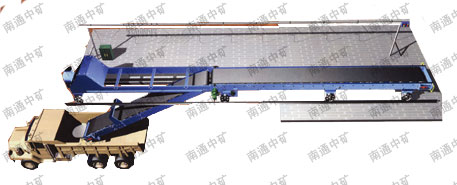

        水泥袋装装车机由平形胶带机、卸袋机构、端部溜槽、中间溜槽等组成。平形胶带机的支架采用钢板折弯结构，即美观又牢固；驱动装置采用摆线针轮减速机，节省占地面积；张紧方式为中间垂直螺旋张紧。卸袋机构由转臂立式胶带机、电动推杆和支架三部分组成。当不需要水泥袋从中间位置卸下时，立式胶带机处于包装胶带机的侧边；当需要水泥袋从中间位置卸下时，由电动推杆拉动立式胶带机使其摆动与包装胶带机纵向成交叉位置，并开动立式胶带机即可。立式胶带机的两个摆动极限位置设有限位开关，在工作和非工作状态下的定位由限位开关来实现。特殊设计的溜槽能使水泥袋恰好落到胶带机的中心位置。
        DZ1.0系列袋装装车机产品主要有：变幅式装车机及B650行走式装车机两种。电动转弯溜子和装车机配合使用，可自动化控制。

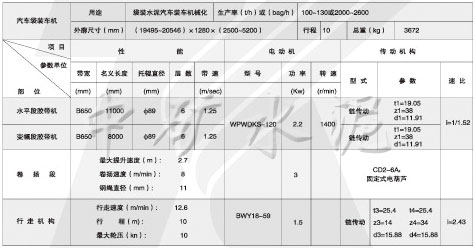

二、性能参数

三、外形尺寸图

四、技术要求
        1、DZ1.0袋装装车机在制造厂组装，按说明书要求进行空负荷试车，调整良好后方可出厂。考虑运输方便允许在达到上述要求后，3.0+1.5.可在中间联接架处。分解拆开螺栓，分段装箱运输。
        2、凡进入装车机成品袋，要求外形平整，间距均匀清除浮质，并严格保证质量。
        3、水平段胶带层数Z：6，上胶层+下胶层=3.0+1.5，变幅段胶带应采用特种花纹胶带。层数为6，上胶层+下胶层=3.0+1.5.
        4、轨道钢型号：P18，材质500，应符合GB906-66精度要求，轨道安装应达到以下要求：轨道全行程高差不得大于10mm；两条轨距偏差不得超过±5mm，纵向每段不平度不应超过轨距的1/1500；两平行轨道相对标高差不应大于10mm；轨道接头间隙3-5mm，安装后焊成整体。
